【Project Desert Skirt】HGUC沙漠型德姆 Part3

了講求小比例模型精密度是我玩模型的一項堅持,那另外一項就是在小比例鋼普拉講求終極可動性了。在兵工廠建立以前,就曾經改過舊模1/144 Z-Plus在不影響變形機能下改了腰部可轉動、HG攻擊鋼彈上半身可動、HGUC GP-01Fb核心戰機可分離合體和狙擊型薩克的該逼關節(後兩者可在兵工廠舊站找到),總之就是很喜歡在一些一般人不會幹的事上面鑽牛角尖(可動性什麼的買MG就解決了),若真的成功就會很爽XD


這隻德姆也一樣,上半身已經沒問題,再來就是令人頭大的被鬼隱的大腿了


一開始向模友徵殺肉件,但畢竟可遇而不可求,因此只好殺了自己的收藏
多年前HGUC GP-02還沒出的時候在石牌的某電玩店買的,想當然HGUC出了之後這玩意就淪為料件囉,真是時代的眼淚啊~



大腿就在這隻德姆重新獲得新的價值了



GP-02的大腿不能直接上,所以反正都得大改,就趁這次重新設計了該逼關節



至於殺來的零件,東切西補一下塞軟膠一下填保麗土,早就看不出原樣了XD
這是剛填上保麗土,中間還會裝一根插膝關節的管子,然後就要兩邊合起來了



在原來該逼的位置前方開一個放軟膠的洞,當然事後原本的關節就會剪掉了。該逼關節向前移是參考MG薩克2.0的做法



歡樂的零件自製時光~~~
才怪咧,壓克力管切得超痛苦......



初始原型完成囉~~~



比較一下,理論上可動性可以到這麼大~~~
為什麼是理論上?因為裝了其他零件一定會ㄎㄝˊ到......



向前抬腿也比原套件設計來得高,這也是該逼關節向前移的最主要目的




如果沒有其他零件的干擾,要整個360度旋轉應該是沒問題的
從這張照片可以看得出來改造後的腿比較長,因為我在改上半身的時候就已經也拉長上半身,而德姆的比例不若一般鋼彈該逼位置偏上,而是和人類一樣在全身的正中間,所以這裡也要適時的把該逼下移,不然看起來比例就會跑掉了


原套件的膝關節其實採用雙重關節設計,但是德姆這種造型就算這麼做也沒辦法增加多大的可動性,因此改大腿的時候我就不再多設一組關節,純粹就只是考量分件而已


那......既然腳改了可動,那手咧,當然也改囉~

學好繪圖軟體對於改造時的設計階段很有幫助的~~~



肘關節整個砍掉重練,全部用ABS膠板和膠棒自製,再用AB補土固定
話說回來,這種改法消補土那咧飲水,得想個辦法節省補土的用量......

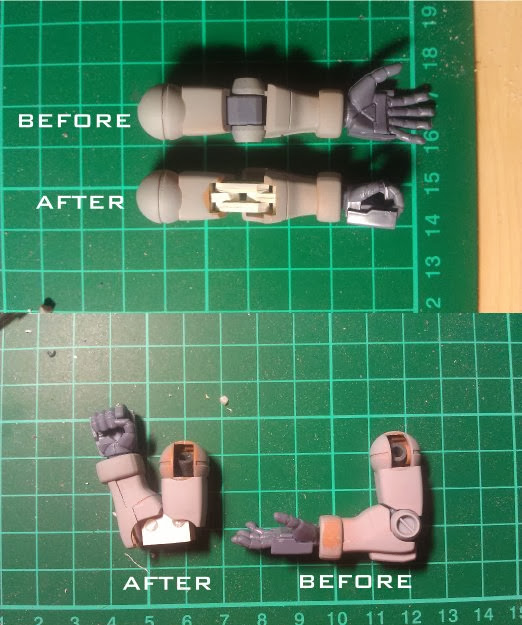

上過FB的朋友應該就看過這個比較圖了吧

關於德姆的可動改造終於告一段落,接下來就只是該磨的磨該修的修,也差不多該把電鋸和銑刀製造出來的屑屑掃乾淨了......
